Pixie2 SMD, en miniatyrtransceiver»









Pixie2 SMD»



Utgångspunkten för detta lilla projekt var artikeln "Building Kits to Learn" av Rich Mitchell, N3III. Efter att ha läst artikeln ifråga, och byggt och testat den lilla transceivern med två transistorer och en LM386'a, var man ju fast i "less is more" träsket ;-)

Pixie2 byggd "i luften"på ett kopparlaminat hade hög känslighet och en uteffekt på ~250mW med ett nytt 9v batteri!

När man sedan började fundera på någon form av kapsling föll valet på minsta möjliga då jag gillar utmaningar..

Pixie2 blev Pixie2 SMD X-tra allt..  Så efter mycket knåpande ligger sedan den i hyllan med "allt" i sig, det enda som behövs är ett 9v batteri och en hyfsad antenn och ett par "freestylelurar".



LA3ZA, Sverre, gav mycket inspiration med sin sida

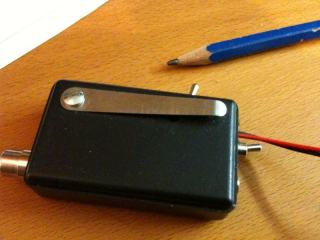

I den lilla boxen ryms en liten likaledes ytmonterad Side-tone osc, samt även RIT omkopplare, CW-"nyckeln" sitter på utsidan av locket och påverkar en liten switch inuti.. I denna SMD version ger den ej mer än ~60mW pga de ytmonterade induktansernas dåliga Q-värde. Käsligheten är det dock inget fel på.
