Kristallstyrd CW Sändare med 6AQ5»

Denna lilla sändare är tänkt som en test inför ombyggnaden av Mottagare 920. MT920 har två st 6AQ5 slutrör för att driva en utgångstrafo i push-pull koppling. Jag tänker se om man kan använda ett av rören till en kristallstyrd Power Oscillator för 80m, och hur mycket effekt jag kan få ut.

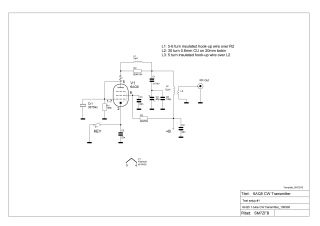

Klicka på bilden för schema i PDF

2010-05-13

Färdiglabbat!

Små justeringar.. en trimkonding mellan grid och anod (optimalt värde 5pF), gridmotstånd ändrat till 47k (2m2H drossel i serie ger ej bättre resultat..), samt att antennlindningen på 5varv nu är med 1mm CU centralt lindad på huvudspolen. Jag testade en grid-plate koppling, men den gav ej högre uteffekt vid dessa spänningar.

Uteffekten är nu ~600mW @95v, och närmare 2W @ 140v. 5.5W @ 230v. Målet är uppnått :-)

Nästan framme..

2010-05-08   14.00

Efter att ha minskat sekundärlindningen i spolen till 4varv, ökat kondensatorn över trimmern till 150pF, samt monterat en vridkondensator (inställd på ~600pF för bäst effekt/start-up)i serie med 50 Ohm lasten är nu uteffekten uppe i 400mW vid 100v anodspänning.

Med 170v blir uteffekten som mest 1W.

2010-05-07   23.00

Smoketest OK!

Alla komponenter på plats. Försiktig uppstart med 100v anodspänning... inget liv i oscillatorn!? Hmm..? Hade jag glömt något? Ah..! Trimkondensatorn skulle ju parallellkopplas med 100pF för att vara i resonans med spolens 12uH. Såja, nu då? Nähä..?! Lite "hjälp" på traven då, med svag återkoppling mellan anodkrets och galler med en sladdbit från galler och lindat runt anodmotståndet..? Japp! Nu kör den, inte mycket till effekt, men ren och fin signal ut. Med 100v anodspänning ger den blygsamma 80mW. Det är en bit kvar till de 1-2W som jag vill ha ut ;-), men med 200v anod + lite labbande skall man nog komma i mål. Uteffekten uppmätt med en egenbyggd PWR-meter. Den har två mätområden: 0-100mW, samt 0-10W.

Utgångsspolen är lindad på 20mm VP-rör och beräknad enligt följande formel:

L= (d^2 * n^2)/(18d+40l)

where:

L is inductance in micro Henrys,
d is coil diameter in inches,
l  is coil length in inches, and
n is number of turns.

30varv 0.6mm tråd på 20mm VP-rör ger en längd av 20mm, detta ger i sin tur ett beräknat värde på 12.2uH

Spolen uppmättes till 11.9uH med min SmartTweezers LCR-Meter Känns som beräkningen håller... :-)

2010-05-05   22.25

De flesta prylarna är framplockade...   En träplatta med 7-pol rörsockel för en tidigare test av utgångstransformatorer får duga som labbplatta..
